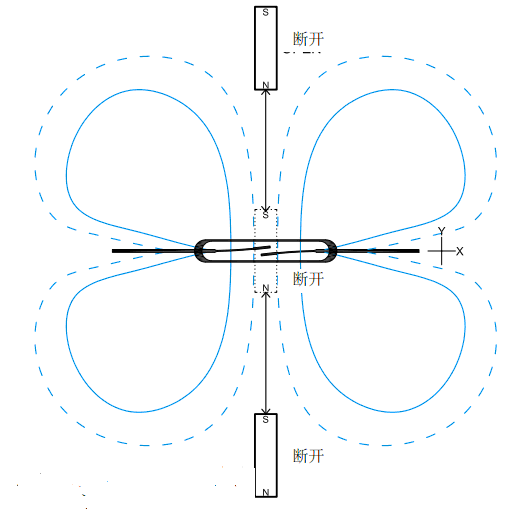

在圖1內，磁鐵與干簧管垂直放置。XY軸顯示磁鐵沿Y軸移動，而它與X軸的關系是對應的。此時開關無閉合發生。）

移動和閉合的結果為開關無閉合

圖1，以垂直放置的磁鐵沿干簧管的中心線軸做垂直移動，此時開關不會閉合。

        根據上述圖標可以看出干簧管的打開與閉合是與磁鐵的放置位置相關的，當磁鐵不止沿著單一的軸移動，如做旋轉運動等，我們就可以據此對開關的開合布局進行分類。同時，于以上的情況中我們是保持干簧管位置固定的。如果反過來維持磁鐵位置固定并移動開關，也可以測定出同樣的開合距離。磁鐵可能是多極，在這些情況下開合點也會有所改變的，這時就需要做測試來確定開合點了。

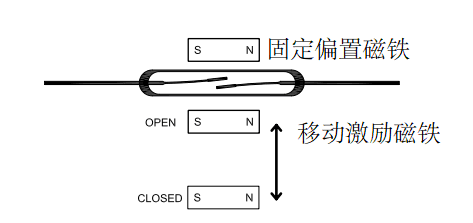

        將干簧管置于一個永久磁鐵磁場內并處于常閉狀態時，用另一個磁極相反的磁鐵，靠近磁鐵/干簧管組合會使開關打開。(見圖2)

圖2，干簧管附近配置一個磁鐵，當有第二個帶有相反極性的磁鐵靠近，
開關會由常閉轉為打開的狀態。

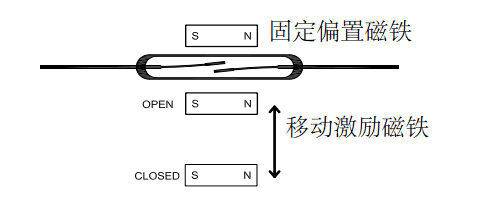

        同時，運用永久性磁鐵能使干簧管在維持或滯后的區域進行操作而由此成為穩態傳感器。(見圖3)。于這種情況下，需要特別小心永久性磁鐵的安裝位置同時對另一塊磁鐵的操作范圍進行限制，要達到雙穩態到雙穩態間的轉換，另一塊磁鐵的極性或方向需要與放置的永久性磁鐵相反。

        圖3，干簧管可以通過以此種放置磁鐵的方式而形成一個穩態傳感器，當有第二個相配極性的磁鐵靠近時，磁簧開關就會關閉。移開這個磁鐵后，開關仍會保持閉合狀態。而這時用如有一帶有相反極性的磁鐵靠近時，開關就會打開，移走該磁鐵后開關仍會繼續保持打開的狀態。
